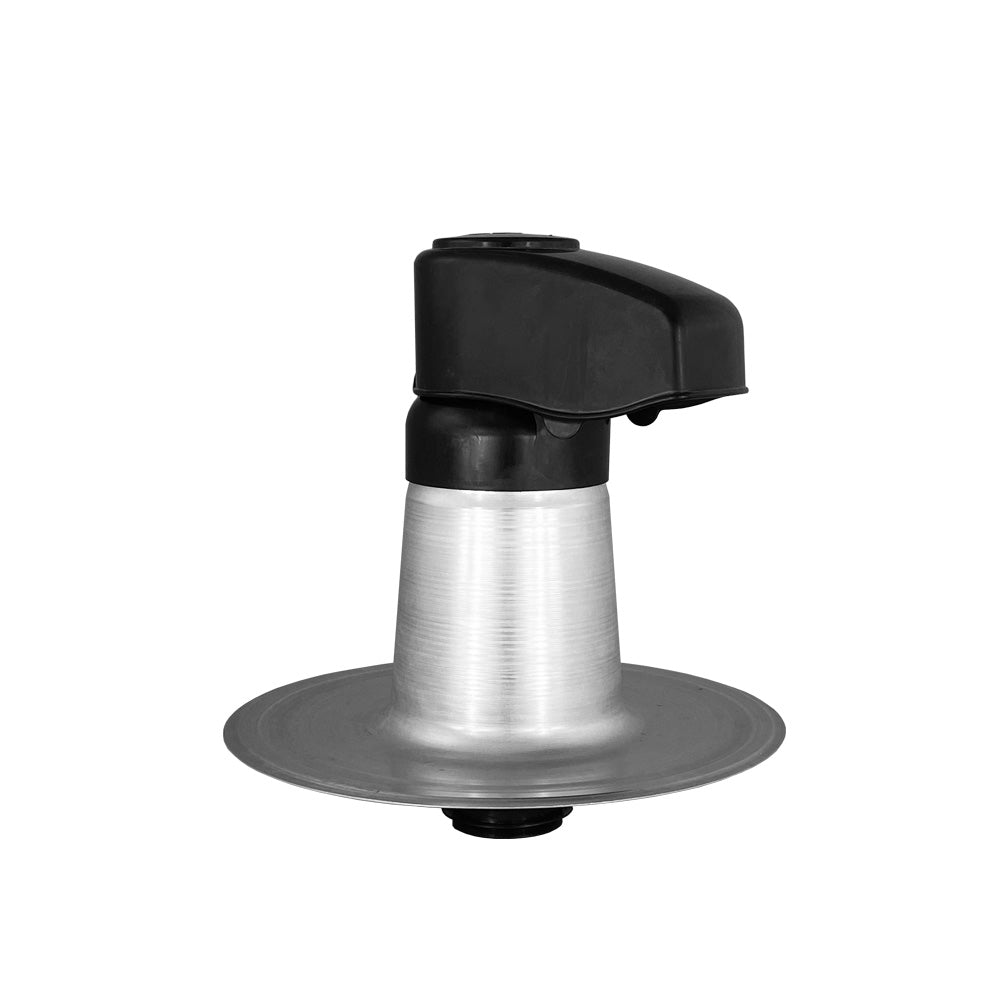

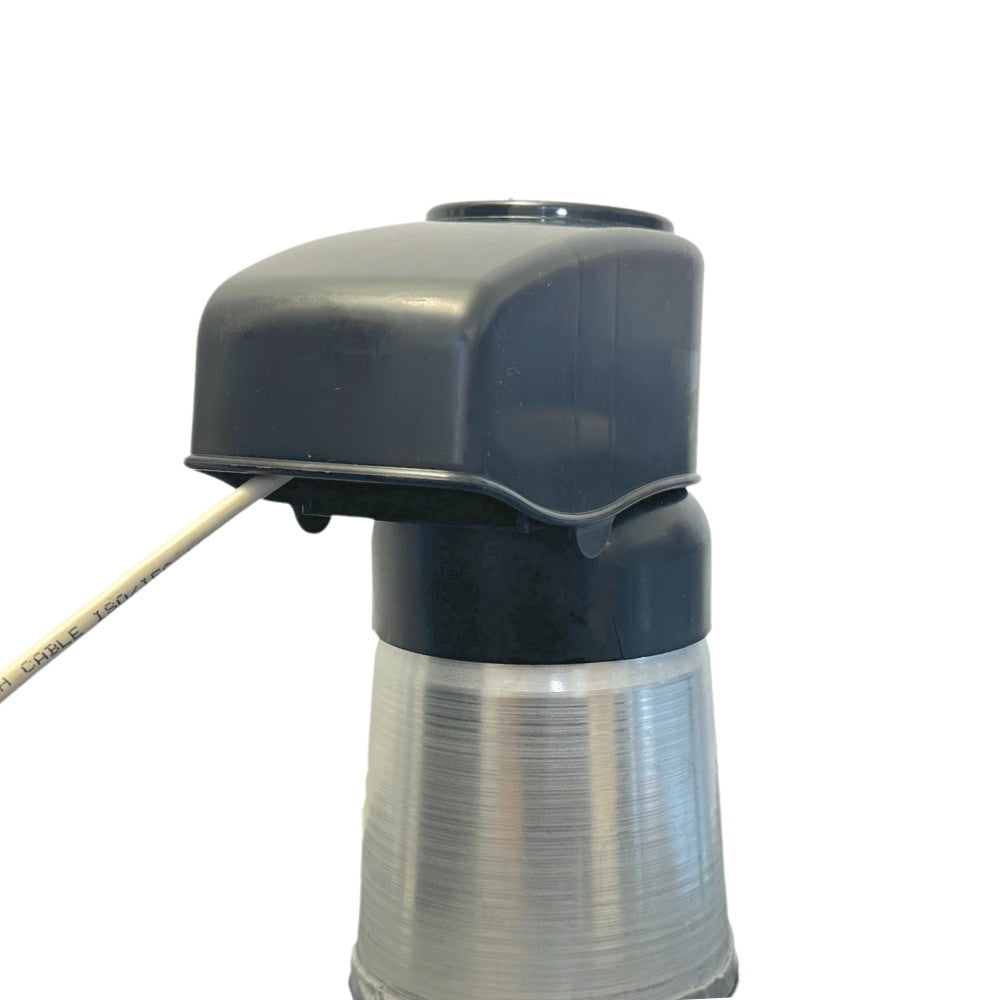

Die DACHPROTECT Kabeldurchführung ermöglicht eine sichere, dauerhaft dichte Durchführung von Strom- oder Datenleitungen über alle gängigen Flachdachsysteme – z. B. für PV-Anlagen, Kameras, Sat-Schüsseln etc.. Sie ist UV-beständig und kann werkzeuglos geöffnet und verschlossen werden.

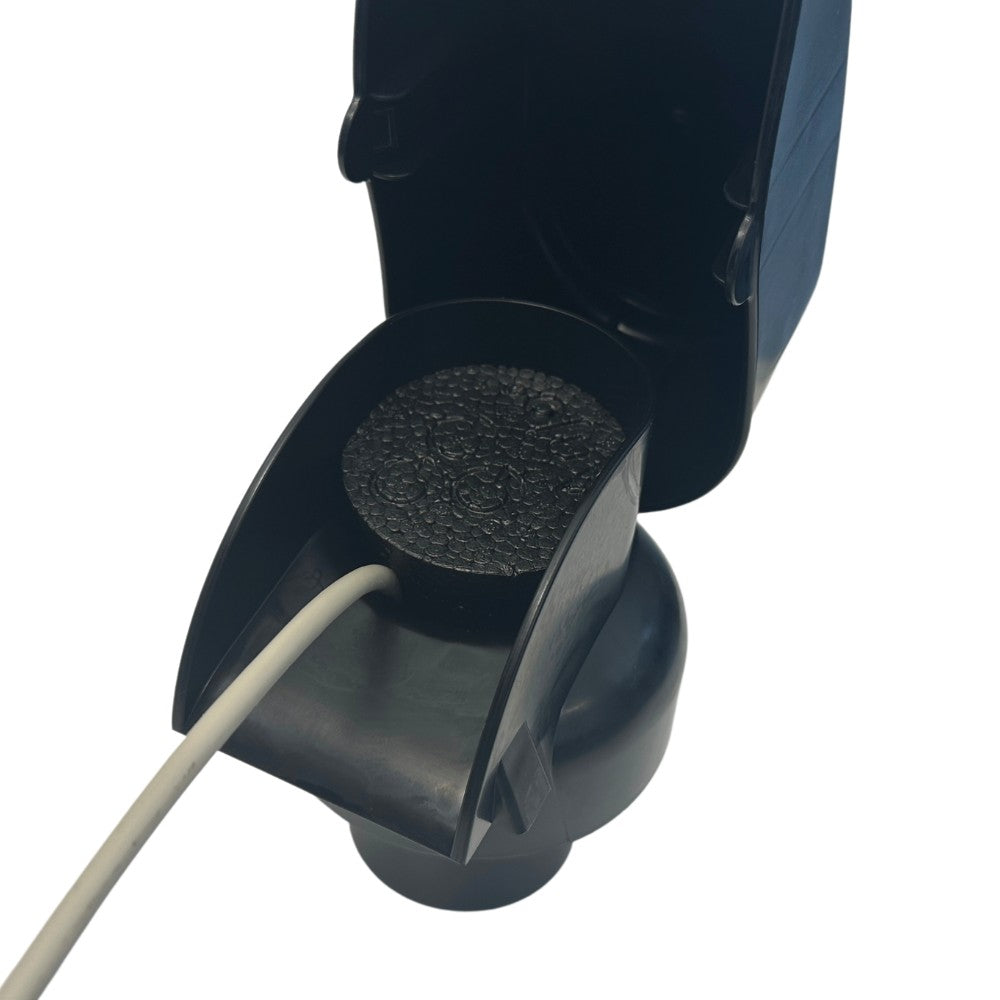

Ein integrierter Dämmeinsatz verhindert zuverlässig Kältebrücken, Feuchtigkeitseintritt und das Eindringen von Insekten. Auch für spätere Kabelnachrüstungen ist die Durchführung bestens geeignet – sie lässt sich jederzeit wiederverwenden.

Nachhaltigkeit im Fokus: Die Durchführung besteht aus recycelbaren Materialien, ist komplett demontierbar und wurde nach den Prinzipien der Kreislaufwirtschaft entwickelt.

Anwendungsbereich

Für die sichere Durchführung von Kabeln durch Flachdächer (EPDM Folie, Bitumen, Resitrix, TPO, etc.) – erhältlich für Anschlussgrößen DN60 und DN100.

Ihre Vorteile auf einen Blick

• Wiederverschließbar & wiederverwendbar:Einfaches Öffnen für spätere Erweiterungen
• Optimale Wärmedämmung:Kein Energieverlust durch Kältebrücken
• Luft- & feuchtigkeitsdicht:Zuverlässige Abdichtung gegen Wind, Nässe und Schädlinge
• Robust & UV-stabil:Langlebig auch unter starker Sonneneinstrahlung
• Umweltfreundlich:Aus recycelbaren Metallen & Kunststoffen gefertigt

Material Anschlussflansch: Aluminium
Material Wetterschutzkappe: UV-beständiges Polypropylen (PP)
Material Stopfen: EPS

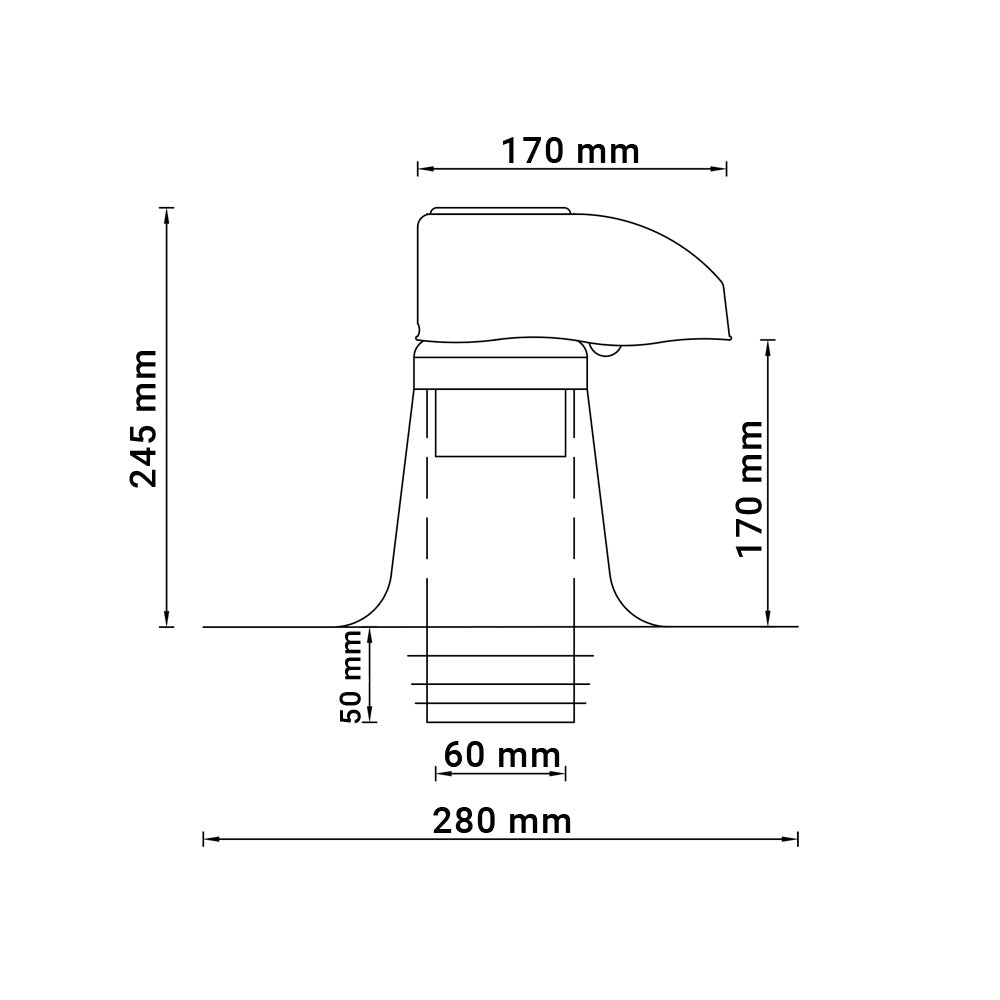

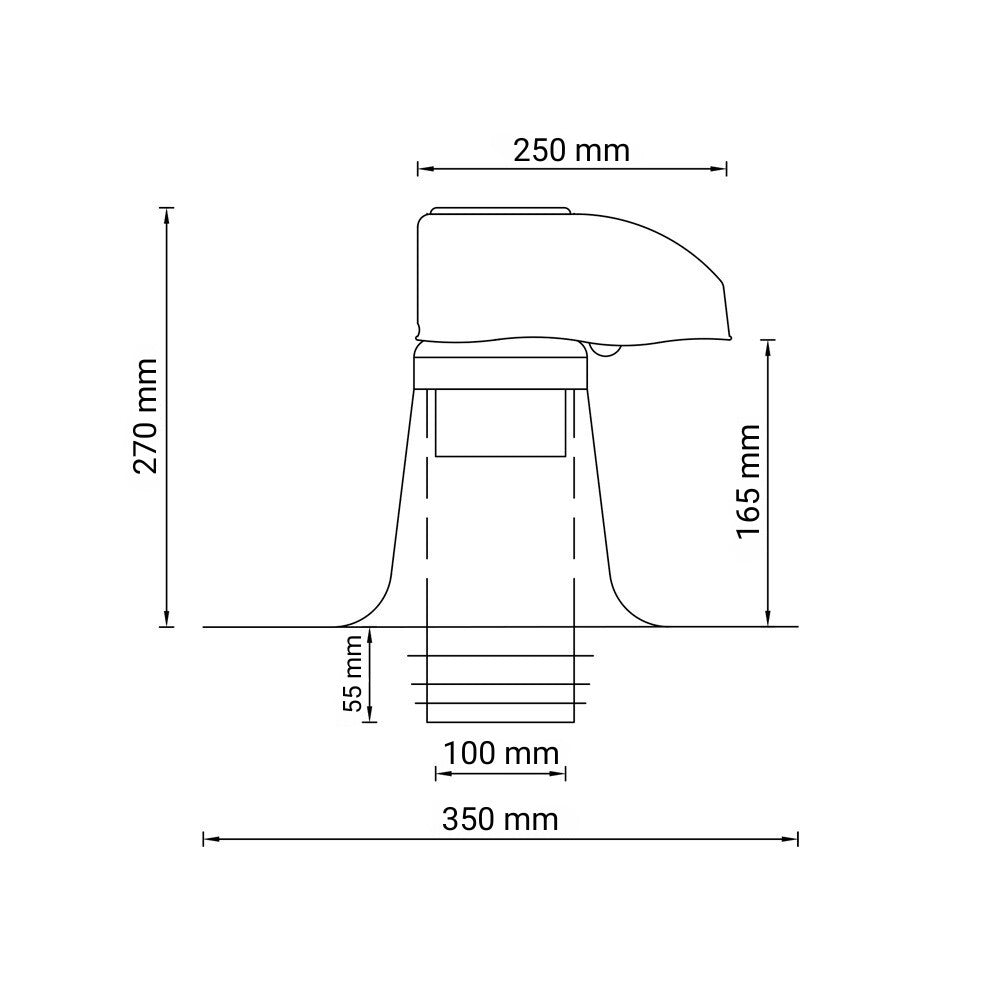

Anschluss: DN 60/DN100 (Variantenabhängig)

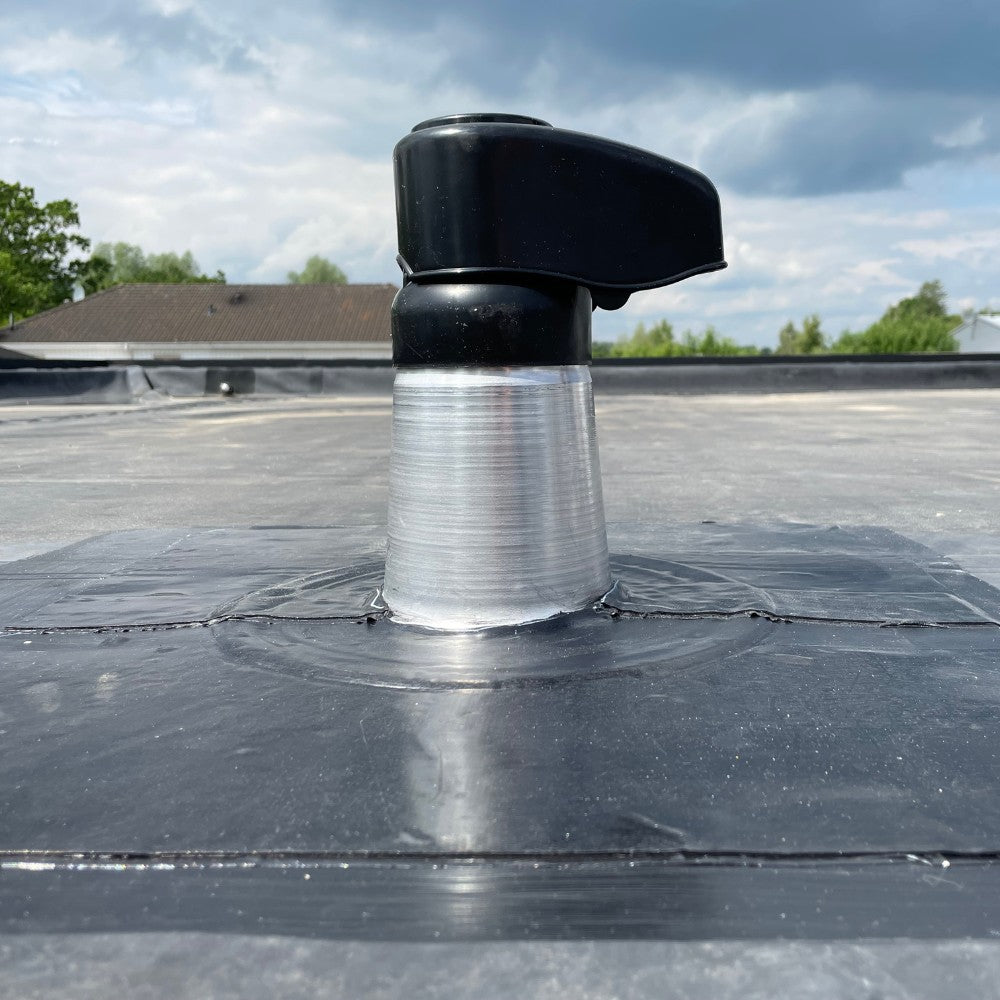

Montage vor der Verklebung der EPDM-Dachbahn:

Die Kabeldurchführung mechanisch mit Senkkopf-Schrauben durch den Aluminiumteller im Untergrund fixieren
EPDM-Dachbahn verlegen und verkleben. Verklebung auf dem Aluminium-Anschlussteller im Kontaktklebeverfahren durchführen.
Andichtung auf der EPDM-Dachbahn mittels Rohrmanschette 25-150 mm oder einteilig mit dem DACHPROTECT Formband XL 46cm (Pro Kabeldurchführung Zuschnitt à 0,50 m). Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.

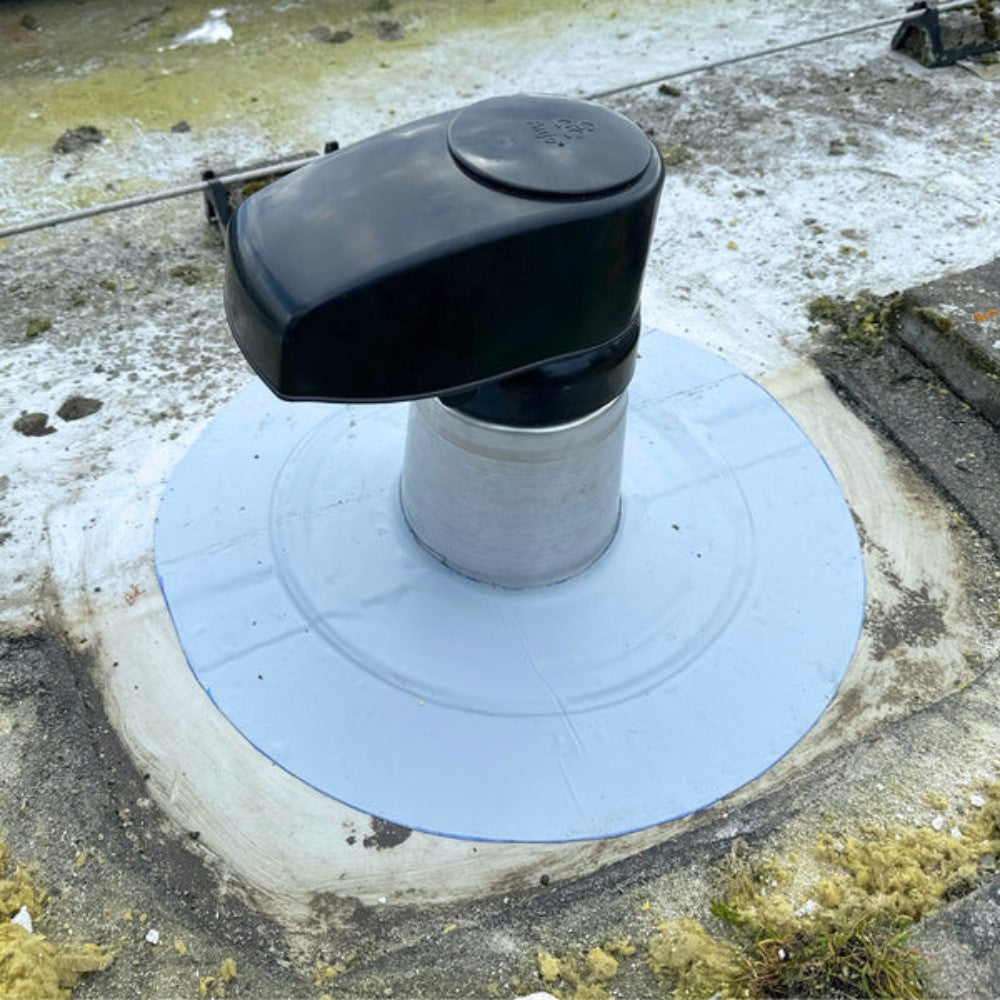

Montage nach der Verklebung der EPDM-Dachbahn:

Zwischen Unterseite Aluminium-Flansch Lüfter und EPDM-Dachbahn wird eine Raupe Anschlusskleber Flex umlaufend aufgetragen.
Den Lüfter mechanisch mit Senkkopf-Schrauben durch den Aluminium-Anschlussteller fixieren.
Anschließend den Lüfter mit dem DACHPROTECT Formband XL 46cm (Pro Kabeldurchführung Zuschnitt à 0,50 m) andichten. Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.
